从超低温冰箱的工作原理入手，分析三洋超低温冰箱的制冷原理、结构特征，对超低温冰箱进行长期维护和维修的研究实践，探索总结一套切实可行的超低温冰箱预防性维护保养和维修方案，对设备的节能、延长寿命、降低维护与维修成本，保证样品的储存安全等方面发挥了重要作用，以期对促进超低温冰箱的正确使用和维护与维修提供参考。

 超低()温冰箱的原理分析

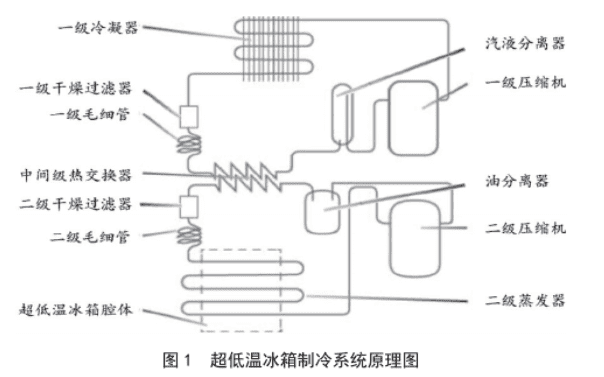

SANYO超低温冰箱制冷系统原理  超低温冰箱制冷系统一般采用复叠式压缩机技术 ，原理如图1所示。采用两个复叠式排列的压缩机，一级压缩机的蒸发器与二级压缩机的冷凝器在传热上相关联而构成中间级热交换器，位于冰箱背部壁内，二级压缩机冷凝器的冷却完全依靠中间级热交换器来完成，二级制冷系统的工作状况受中间级热交换器的影响很大 。在制冷剂方面，两级制冷系统使用的制冷剂是根据不同容积、不同制冷温度等要求而确定的不同沸点的烷烃类按要求混合而成的制冷剂 ，一级压缩机制冷剂通常为R404a、R507或R12等，二级压缩机制冷剂通常为R508b、R290、R404a、R170等的混合体。常用超低温冰箱一、二级制冷系统制冷剂种类和数量参考如表1所示，一般铭牌标识上会明确标注制冷剂种类和数量。
接通电源，当显示温度比设定温度高时，冰箱一级压缩机首先启动，一级制冷系统开始工作；待热交换器内温度降至-40 ℃左右时，二级压缩机开始启动，二级制冷系统开始工作，超低温冰箱腔体内温度降低；二级制冷系统冷凝器放出的热量全部由中间级热交换器中的一级制冷系统的蒸发器吸收，一级冷凝器放出的热量通过风扇强制风冷散热，当冰箱腔体内温度达到设定温度后，温度传感器将信号传至温控器，温控器控制继电器失电断开，两级制冷系统停止工作；当温度升高后重复以上过程，使冰箱内温度始终保持在设定温度附近。

超低温冰箱的预防性维护

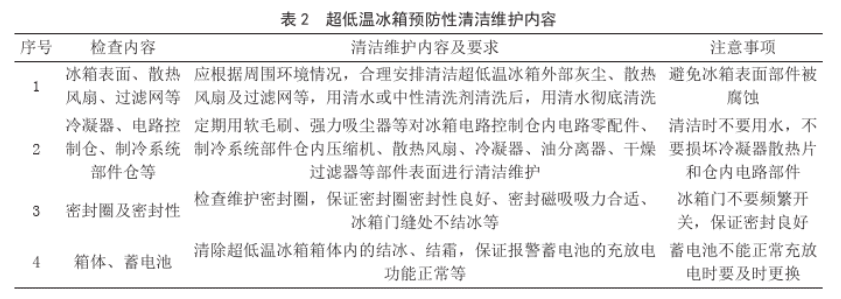

     三洋超低温冰箱复杂的结构特征和独特的工作原理决定了超低温冰箱在日常使用过程中要建立一套合理有效的预防性维护与维修方案 ，这样既能节约电能，又能更好地提高设备的使用寿命，降低设备的故障率，保证超低温冰箱的正常运行。华南农业大学仪器设备维修科工作人员通过对学校超低温冰箱的长期维护与维修，探索建立了一套切实可行的预防性清洁维护方案，具体内容如表2所示。在进行预防性清洁维护之前首先要关闭超低温冰箱电源。
