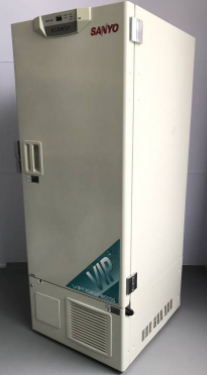

三洋超低温冰箱使用维护维修

作者:三洋售后 发布时间:2022-01-23 23:24点击:

1 引言

三洋超低温冰箱是 20 世纪后期随着近代科技的发展而发展起来的,用于低温保存和储藏的重要设备 [1]。由于其具有独特的超低温保存原理和保存方法,因此是现代生物、临床、医药和工业领域不可缺少的重要仪器设备之一,箱内温度在-40 ~ -86 ℃可调,广泛应用于医院、血站、疾病防控、生物工程、高校及科研院所单位 [2]。
随着超低温冰箱技术的逐渐成熟,超低温冰箱得到普
及应用。华南农业大学目前拥有 240 多台件、价值 1300 多万元各类品牌的超低温冰箱,分布于学校各学院教学、科研实验室,用于保存和储藏试剂、样品、生物细胞、病毒、细菌标本、生物制品等实验材料。鉴于其在实验教学和科研工作中的重要作用,学校资产管理处仪器设备维修科工作人员在长期的维护与维修工作实践中,摸索总结了一套切实可行的超低温冰箱维护与维修方案,具有一定的参考价值。
三洋超低温冰箱维修

2 超低温冰箱的原理分析

超低温冰箱制冷系统原理 超低温冰箱制冷系统一般采用复叠式压缩机技术 [3-4],原理如图 1 所示。采用两个复叠式排列的压缩机,一级压缩机的蒸发器与二级压缩机的冷凝器在传热上相关联而构成中间级热交换器,位于冰箱背部壁内,二级压缩机冷凝器的冷却完全依靠中间级热交换器来完成,二级制冷系统的工作状况受中间级热交换器的影响很大 [5]。在制冷剂方面,两级制冷系统使用的制冷剂是根据不同容积、不同制冷温度等要求而确定的不同沸点的烷烃类按要求混合而成的制冷剂 [6],一级压缩机制冷剂通常为 R404a、R507 或 R12 等,二级压缩机制冷剂通常为 R508b、R290、R404a、R170 等的混合体。常用超低温冰箱一、二级制冷系统制冷剂种类和数量参考如表 1 所示, 一般铭牌标识上会明确标注制冷剂种类和数量。
接通电源,当显示温度比设定温度高时,冰箱一级压缩机首先启动,一级制冷系统开始工作;待热交换器内温度降至 -40 ℃左右时,二级压缩机开始启动,二级制冷系统开始工作,超低温冰箱腔体内温度降低;二级制冷系统冷凝器放出的热量全部由中间级热交换器中的一级制冷系统的蒸发器吸收,一级冷凝器放出的热量通过风扇强制风冷散热,当冰箱腔体内温度达到设定温度后,温度传感器将信号传至温控器,温控器控制继电器失电断开,两级制冷系统停止工作;当温度升高后重复以上过程,使冰箱内温度始终保持在设定温度附近。
超低温冰箱控制系统原理 超低温冰箱控制系统主要包括启动运行装置、温度控制装置和保护报警装置等。

 冰箱复杂的结构特征和独特的工作原理决定了
超低温冰箱在日常使用过程中要建立一套合理有效的预防性维护与维修方案[7-8],这样既能节约电能,又能更好地提高设备的使用寿命,降低设备的故障率,保证超低温冰箱的正常运行。华南农业大学仪器设备维修科工作人员通过对学校超低温冰箱的长期维护与维修,探索建立了一套切实可行的预防性清洁维护方案,具体内容如表 2 所示。在进行预防性清洁维护之前首先要关闭超低温冰箱电源。

4 超低温冰箱典型故障剖析与维修处理

虽然超低温冰箱制冷系统和控制系统比较复杂,但是故障主要集中在制冷剂循环系统和启动运行电路的部分部件上,下面对部分超低温冰箱典型故障的维修过程进行剖析。
1)兽医学院一台美国(Forma702)超低温冰箱接上电源后漏电开关跳开,设备无法正常使用。这种情况多数是因为某些电器设备烧坏造成短路或设备漏电所致,一般要用绝缘电阻表或万用表 10 kΩ 以上档位检测电气系统的绝缘电阻应不低于 2 MΩ。分别断开压缩机、控制器、散热风扇、启动运行电容、继电器等检测电路的绝缘性,经检测,在断开一级压缩机时,电路绝缘电阻恢复正常,由此可以判断一级压缩机可能存在短路漏电故障,需更换一级压缩机。一般在更换压缩机时,最好同时更换压缩机冷冻油和干燥过滤器。
在更换压缩机时要严格遵守以下原则:
①更换上的新压缩机必须与拆下来的旧压缩机相同型号和规格;
②制冷剂充装时要严格按照铭牌标注的制冷剂种类和充装量充装,否则会对系统造成严重影响,甚至导致压缩机损坏等,本系统为 R404a 制冷剂 680 g。
③压缩机的更换操作过程必须严格遵守操作守则,必须保持工作场所及操作过程清洁,必须对制冷系统进行吹污处理、检漏检测和抽真空操作等,注意操作安全,避免造成人身伤害和设备损坏。
压缩机更换好后对超低温冰箱开机运行,开机运行过程中要检测制冷系统高低压压力(运行稳定后高压应为2863 kPa,低压应为 1304 kPa 左右)、压缩机启动和运行电流(启动电流应为 6 A 左右,正常运行电流应为 3 A 左右) 等是否正常。温度逐渐降低至设定运行温度,观察几天设

1风扇、过滤网等冷凝器、电路控
2 制仓、制冷系统部件仓等

3 密封圈及密封性

4 箱体、蓄电池
应根据周围环境情况,合理安排清洁超低温冰箱外部灰尘、散热风扇及过滤网等,用清水或中性清洗剂清洗后,用清水彻底清洗定期用软毛刷、强力吸尘器等对冰箱电路控制仓内电路零配件、
制冷系统部件仓内压缩机、散热风扇、冷凝器、油分离器、干燥
过滤器等部件表面进行清洁维护
检查维护密封圈,保证密封圈密封性良好、密封磁吸吸力合适、冰箱门缝处不结冰等
清除超低温冰箱箱体内的结冰、结霜,保证报警蓄电池的充放电功能正常等
避免冰箱表面部件被腐蚀
清洁时不要用水,不要损坏冷凝器散热片和仓内电路部件
冰箱门不要频繁开关,保证密封良好 蓄电池不能正常充放
电时要及时更换
备运行正常,故障修复。
   2)农学院一台日本(SANYO)超低温冰箱温度只能达
到 -45 ℃左右,检查发现:一、二级压缩机都在工作,制冷剂循环系统、压缩机、冷凝器、油分离器、干燥过滤器等接口位置无明显油迹,排除制冷剂泄漏故障;用手触摸一、二级压缩机表面,发现二级压缩机温度偏高,很烫手;用钳表检测二级压缩机电流 7 A,远远超过额定电流 3 A;用压力
表检测二级制冷系统高、低压端压力,高压端 3890 kPa,
远远超过额定值 2758 kPa,低压端已接近真空状态,初步判断是制冷系统管路堵塞。
首先拆下油分离器,检查发现油分离器的冷冻油明显偏少,确定为油分离器损坏导致冷冻油不能彻底分离,系统堵塞。用 0.8 ~ 1.5 MP 压力的氮气对管路进行彻底吹洗, 将制冷管路中的冷冻油吹干净;更换油分离器、干燥过滤器, 焊接好管路,向管路内加入 1.3 ~ 1.5 MP 的高压氮气加压检漏;用真空泵吸气口与压缩机低压工艺管连接,采用二次真空法对系统抽真空,按照超低温冰箱铭牌上二级制冷系统制冷剂种类和充装量要求充装制冷剂(系统铭牌标注的制冷剂为 R404a—31 克和 R508b—179 克)。对超低温冰箱开机运行,检测制冷系统高低压压力(高压应为 2758 kPa, 低压应为 1379 kPa 左右)、压缩机启动和运行电流等是否正常,观察设备运行情况正常,故障排除。
3) 资源环境学院一台美国(Thermo-933)超低温冰箱温度显示-33 ℃,温度不下降。首先,检查超低温冰箱制冷系统管路裸漏部分表面无油迹,基本排除制冷系统管路制冷剂泄漏。其次,用手分别触摸两台压缩机感受压缩机温度, 发现一级压缩机温度正常,二级压缩机手摸感觉微热,说明二级压缩机可能没怎么工作。用钳表测量二级压缩机工作电流,发现压缩机工作电流无规律时有时无,说明压缩机供电电路部分可能有故障,导致压缩机工作不正常,对制冷剂做功不够,所以超低温冰箱制冷不能达到设定温度。
检查二级压缩机供电电路,分别用三用表测量压缩机启动电容、运行电容和启动继电器,发现压缩机启动继电器接触不良,继续检查发现启动继电器触点严重烧坏,造成接触不良。更换同型号的启动继电器后故障排除。
4) 生命科学学院一台日本三洋(MDF-382E)超低温冰
箱温度正常,但噪音特别大。对于超低温冰箱出现噪音大等问题,一般应从冰箱的摆放是否平稳、压缩机的减震效果是否良好等方面进行检查,因为压缩机运行过程中会使超低温冰箱产生震动,如果冰箱摆放不平稳或减震效果不好,都会导致冰箱震动发出噪音。如果因为冰箱摆放不平稳造成噪音,可通过调节冰箱脚的高度使其平稳摆放来排除。经检查,由于超低温冰箱使用年代过久,超低温冰箱
两台压缩机的减震垫均已老化,更换两台压缩机减震垫, 故障排除。

5 结语

现代科技的发展对低温保存技术提出更高的要求,促使超低温冰箱逐渐趋于成熟和得到普及应用。超低温冰箱的结构特点决定了在其使用过程中要制订有针对性的维护保养计划,灵活地运用各种维护与维修手段。可能的情况下可配备备用超低温冰箱,这样可在超低温冰箱出现较大的故障维修时,将存放样品转移至备用冰箱中。这种维护与维修方案既可节约电能、延长设备的使用寿命,又能为样品的保存提供安全保障。■
