三洋二氧化碳培养箱的故障分析与维修案例一

三洋二氧化碳培养箱的故障分析与维修

研究细胞与微生物的功能、代谢以及对环境诸多影响因素的反应时，需要创造既能使细胞与微生物脱离复杂机体内环境的直接影响，又能维持正常生命活动的环境条件。

氧化碳培养箱可以使细胞等在人工环境中生长。现已广泛应用于各种组织和细胞的培养、肿瘤、心脏疾病研究、细菌培养、遗传工程及试管婴丿L等卩]。我院有多种型号培养箱，以下就3例故障现象及维修方法做一简单介绍。

1 故障现象

日本三洋系列二氧化碳培养箱开机后，显示面板频闪，无法完成自检，设备无法正常工作。

2故障分析

开机后显示面板无法正显示，闪烁不定，重启培养箱后，故障依旧。猜测该现象是由于电源不稳造成的，使用万用表测量电源插座电压，结果为220 v稳定电压，排除供电电压造成的故障，初步怀疑培养箱内部开关电源输出不正常

3故障排除

       断开电源开关输出端，用模拟万用表分别测量输出端 12 v和5 v直流电压，万用表指针均左右摆动不定，说明开关电源所输出的2种电压均不稳定，造成显示面板频闪，设备不能正工作。把培养箱内部开关电源拆下，用接线夹给开关电源提供220 v交流电，测量其整流桥后端滤波电容两端直流电压为310 v左右，说明其整流滤波电路正常卩]。进一步检查，发现开关电源所用脉宽调制芯片 UC3844的7脚即vcc（芯片正电源引脚）电压偏低[4]。

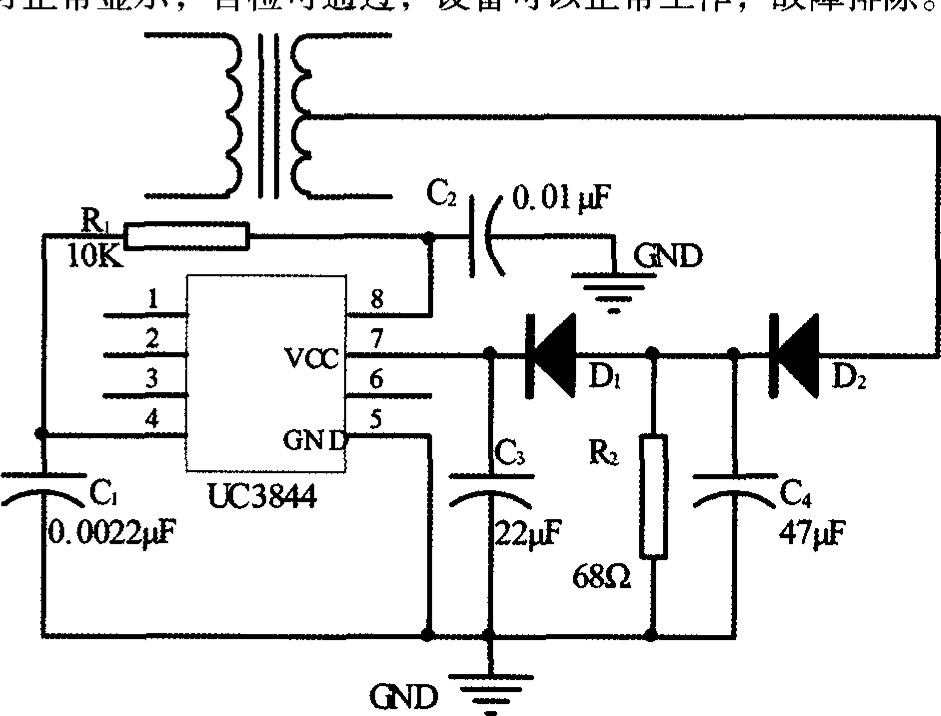

       造成电路脉宽调制不能正常工作，进而导致开关电源输出不稳定。脉宽调制芯片UC3844部分电路，见图1。检查发现其中电容C4容量偏低，该电容参与脉宽调制芯片的 vcc引脚供电，此电容容量偏低会造成芯片工作不稳定，遂更换相同参数电容，电容更换后，使用万用表再次测量开关电源的两路输出电压，发现可以输出稳定12 V和5 v 电源，把开关电源重新安装后，二氧化碳培养箱显示面板可正常显示 ， 自检可通过，设备可以正常工作，故障排除
