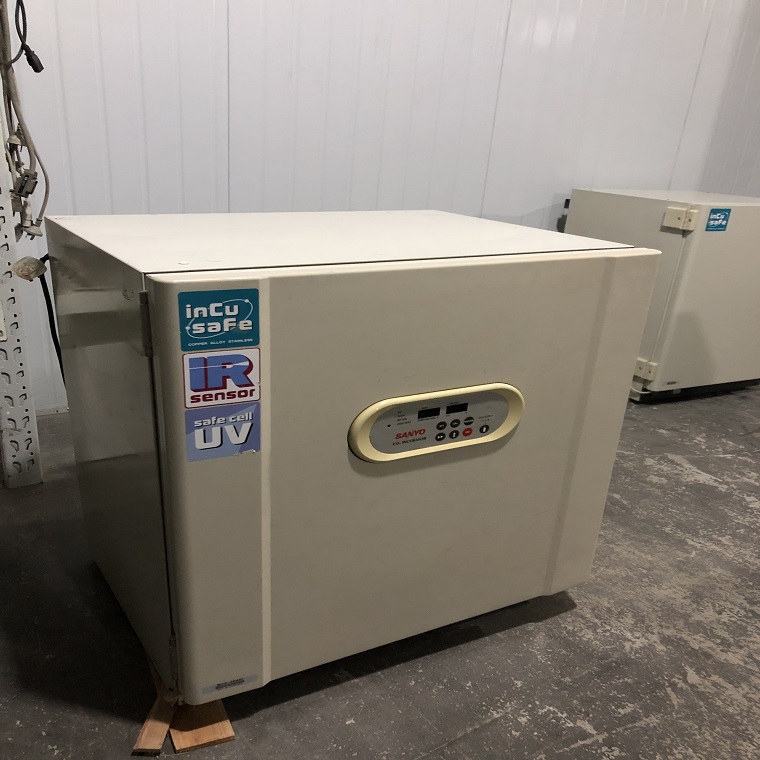

三洋二氧化碳培养箱的二氧化碳浓度偏低维修

日本三洋二氧化碳培养箱的二氧化碳浓度偏低，校准程序中，增益Gain值已调至最大，二氧化碳浓度仍偏低，影响正常使用。

故障分析

三洋二氧化碳培养箱中二氧化碳浓度的测量目前有2种方法。

经放大后送到控制伺服电路，伺服电路的输出使可变电流源的输出电流增大（减少），增大（减少）的电流通过热导传感器，使温度上升（下降），阻值增大（减少），直到电桥重新恢复平衡为止。电流增大（减小）的数值反映导热系数的大小，测出Uo的变化量从而检测出被测气体浓度。

红外式传感器是由红夕卜光源、测量气室、可调干涉滤光片、光探测器、光调制电路、放大系统等组成可发出3、10的红外线，其中包含了4·26处二氧化碳气体的强吸收峰。在气室中，二氧化碳吸收光源发出特定波长的光，经探测器检测则可显示出二氧化碳对红外线的吸收情况。干涉滤光片是可调的，调节它可改变其通过的光波波段，从而改变探测器探测到信号的强弱。红外探测器为薄膜电容，吸收了红外能量后，气体温度升高，导致室内压力增大，电容两极间的距离就要改变，电容值随之改变。二氧化碳气体的浓度愈大，电容值改变也就愈大。

Galaxy R二氧化碳培养箱的二氧化碳传感器使用的是红外（(R )方式，二氧化碳浓度偏低，怀疑二氧化碳传感器测量不准。由于更换二氧化碳传感器成本非常高，所以决定自行维修。将浓度偏低的培养箱与正常培养箱对比，发现偏低的培养箱传感器内红外光源亮度比正常培养箱内红外光源亮度偏低。初步判断二氧化碳浓度偏低是由于红外光源亮度偏低造成。 2·3故障排除
把二氧化碳传感器拆开，发现其红外光源为一红外灯泡，更换灯泡，重新安装传感器后，进行校准。在培养箱校准模式下，通过调节增益值，来校准二氧化碳浓度，结果见表1。校准后，保存GA值，二氧化碳浓度正常，与其他正常培养箱对比灯泡亮度近似，培养箱可以正常使用，故障排除0
表1二氧化碳浓度校准参数设定

显示浓度	实测浓度	增益GAIN值
6·0％ 5．9％ 5．9％ 5，9％ 6．0％ 6．0％	6．9％ 6．6％ 6，3％ 6．2％ 5 ·7％ 6彐％	o ．707 o ，717 o ．737 0．750 0．775 0·761
